februar 2020.

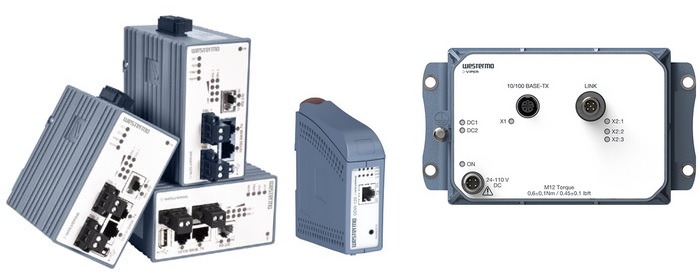

Westermo Ethernet Extenders







Westermo Ethernet razširitvene naprave omogočajo povezovanje velikih razdalj preko navadnih bakrenih kablov in izogibanje standardnim omejitvam oddaljenosti do Ethernet omrežij z bakrenimi instalacijami. Westermo ethernet podaljški vam omogočajo veliko večjo razdaljo komunikacije, z možnostjo uporabe navadnih 2 žilnih kablov. Hitrost prenosa podatkov do 15,3 Mbit/s ali do 30,4 Mbit/s (modeli DDW-142/242 s 4-žično povezavo). Uporabljena tehnologija omogoča prenosne razdalje večje od 10 km, odvisno od želene hitrosti prenosa podatkov. V praksi je dosežena veliko večja razdalja, ki je odvisna od prereza vodnika. Z uporabo N enot v vrsti je mogoče doseči razdaljo N x 10 km.

Uporabljena tehnologija SHDSL omogoča uporabo obstoječih starih bakrenih instalacij iz prejšnjih komunikacijskih omrežij. Transparentno za multicast nastavljanje, pakete VLAN, pasovno širino VPN za IPSec in se lahko uporablja z MODBUS/TCP in Profinet I/O. DDW-142 je izdelan tudi v variantah z Atex odobritvami (Eksplozivna okolja).





Tehnične informacije:
   Ethernet porti: 1, 2 ali 4 x 10/100 Mbit/s, RJ-45 (DDW-002-B1 M12)
   SHDSL porti: 1 ali 2, 192 kbit/s do 15,3 Mbit/s,
   serijski portovi: 1 x RS-232 ali RS-422/485, RJ-45,
   hitrost prenosa podatkov do 15,3 Mbit/s (30,6 Mbit/s z 4-žično povezavo),
   najveća razdalja prenosa 15 km (odvisna od prereza vodnika),
   redundantno napajanje: 2 ločena izvira 16 – 60 VDC ali 9.8 - 60 VDC (DDW-002-B1 16.8 - 143 VDC),
   delovna temperatura: od –40 °C do +70 °C (12 VDC varijante do +74 °C),
   MTBF (Mean time between failures) MIL-HDBK-217F: od 42 let (370.000 h, DDW-226) do 178 let (1.568.000 h, DDW-002-B1),
   garancija 5 let,
   stopnja zaščite IP40 (DDW-002-B1 IP67),
   mogočnost montaže na DIN letev, ali montaže z vijakom.




DDW-120 tehnične informacije (.pdf, eng, 678 kB)

DDW-142-12VDC-BP teh. informacije (.pdf, eng, 700 kB)

DDW-142-EX tehnične informacije (.pdf, eng, 878 kB)

DDW-242-485 tehnične informacije (.pdf, eng, 638 kB)

DDW-226 tehnične informacije (.pdf, eng, 726 kB)

DDW-142 tehnične informacije (.pdf, eng, 774 kB)

DDW-142-485 tehnične informacije (.pdf, eng, 635 kB)

DDW-242 tehnične informacije (.pdf, eng, 774 kB)

DDW-225 tehnične informacije (.pdf, eng, 797 kB)

DDW-002-B1 tehnične informacije (.pdf, eng, 683 kB)





Za več informacij obiščite Westermo spletno stran, ali pa se obrnite na pooblaščenega Westermo distributerja, podjetje Microstar d.o.o. (e-mail).
